首頁智能穿戴產品貼片晶振,大河晶振,FCX-06晶振,大河株式會社

貼片晶振,大河晶振,FCX-06晶振,大河株式會社

編號：82776878
頻率：16.0~90.0MHZ

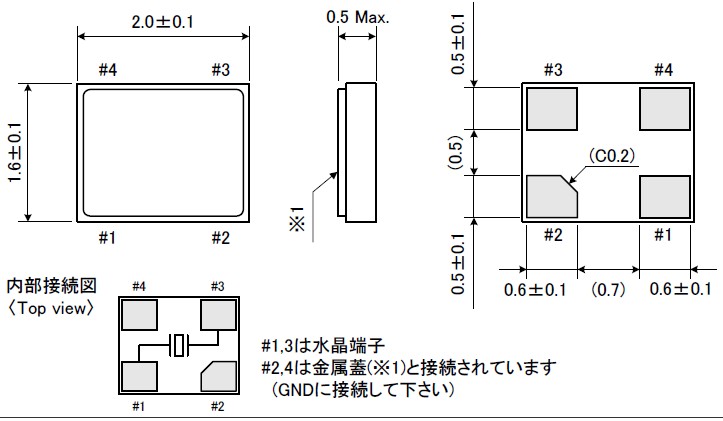

尺寸：2.0*1.6mm

FCX-06手機晶振,無源貼片晶體,大河株式會社,貼片石英晶振2016mm小尺寸系列SMD晶片目前采用了激光切割技術,按照最嚴格的切割機各項設備參數,嚴格挑選各類晶體切割,如：磨料、線切割線、槽輪等,通過以上方法使切割出的晶...

分享到

FCX-06手機晶振,無源貼片晶振,大河株式會社,貼片石英晶振2016mm小尺寸系列SMD晶片目前采用了激光切割技術,按照最嚴格的切割機各項設備參數,嚴格挑選各類晶體切割,如：磨料、線切割線、槽輪等,通過以上方法使切割出的晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了晶片的精度，提高了生產效率.

小體積貼片2016mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

晶振參數表	石英晶體諧振器FCX-06
頻率范圍	16.000~90.000MHZ
負載電容	5pF,6pF,7pF
激勵功率	10μW (200μW Max)
頻率公差	±15ppm，±20ppm，±30ppm，±50ppm
串聯電阻	16.000~20.000MHZ，100Ω Max 20.000~24.000MHZ， 80Ω Max 24.000~90.000 MHZ，60Ω Max
頂點溫度	+25°C ±5°C
工作溫度范圍	-20~+70℃，-30~+85℃，-40~+85℃
保存溫度范圍	-40~ +85°C，-40~ +105°C，-55~ +125°C
并列容量	1.3fF Typ,1.1fF Typ.

大河公司是一種電子設備制造商,如石英晶體單位和石英晶體振蕩器.尤其是在SMD(表面安裝設備類型)型小型水晶設備,我們一直在優先業內領先的公司,積累了最初的知識.因此,我們從許多客戶贏得了信任,作為“小型大河.”

自1949年開始生產電阻,我們一直致力于發展有吸引力的設備,和擴大我們的業務作為我們整個團體,旨在獲得更高的客戶滿意度.我們?nèi)灾铝τ诜?wù)我們尊貴的客戶、股東和其他利益相關者為了這一目標,并謙卑地請求您的持續支持.

這種更高的客戶滿意度會導致滿意的人使用電子產品,包含我們的設備(如手機和數碼相機.因?yàn)槲覀冎肋@個事實,我們可以繼續做我們最好的努力的目標.隨著水晶設備在信息和通訊領域是必不可少的部分,深沉而強烈存在于每個員工的渴望.

在現代社會,企業必須致力于社區在一個更廣泛的方面.以及促進行動減少有毒物質和節能環保安全的公司,我們專注于企業界說與和遵從性.

機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割,PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.

(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
