首頁網絡設備產品SG-8003LB貼片晶振,愛普生有源晶振,測量儀器振蕩器

SG-8003LB貼片晶振,愛普生有源晶振,測量儀器振蕩器

編號：99045882
頻率：1.0~166.0MHZ

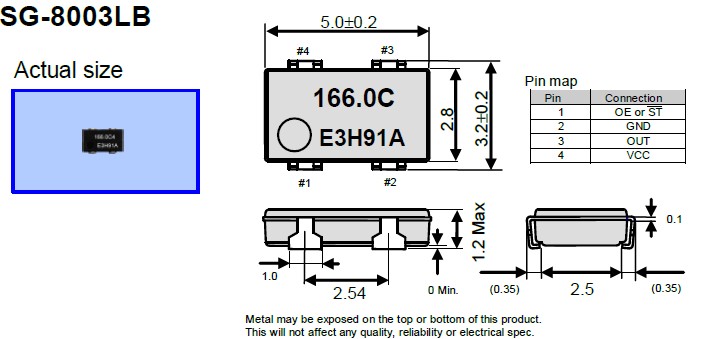

尺寸：5.0*3.2mm

SG-8003LB貼片晶振,愛普生有源晶振,測量儀器振蕩器,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串...

分享到

SG-8003LB貼片晶振,愛普生有源晶振,測量儀器振蕩器, 貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

晶振參數	符號	SG-8003LB
標準頻率	fo	10.0MHZ to 166.0MHZ
電源電壓	Vcc	1.8V,2.5V,3.3V
存儲溫度	T_stg	-40℃~+85℃
工作溫度	T_use	-20℃~+70℃
頻率公差	F_tol	±2.0 × 10^-6 Max
電流消耗	Icc	15 mA MAX
輸出當前禁用	I_dis	8 mA MAX
靜態電流	I_std	50 uA MAX
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15pF Max
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	0.4V Max
上升/下降時間	tr/tf	2.7ns Max
啟動時間	T_str	5ms Max
頻率老化	F_aging	±3.0 × 10^-6 / years Max

如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.

可以采用不同負載電容（CL）的晶體試用.

試用晶體具有較低電容若頻率比目標頻率超高很多的話.

請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.

頻率輸出頻率的目標只有三分之一.

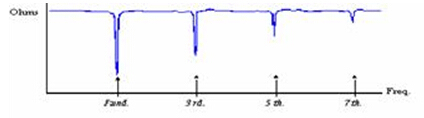

下面的曲線表示晶體的電阻的特征：
