首頁網絡設備產品VG-4501CA壓控晶振,VG-4502CA晶體振蕩器,愛普生晶振代理商,VG-4501CA 77.7600M-GGCT3
- 編號：27578893
- 頻率：80.0~170.0MHZ

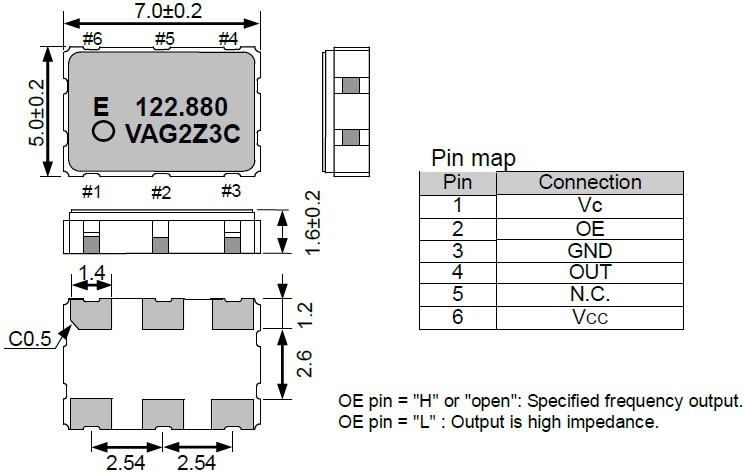

- 尺寸：5.0*7.0mm
VG-4501CA壓控晶振,VG-4502CA晶體振蕩器,愛普生晶振代理商,VG-4501CA 77.7600M-GGCT3
VG-4501CA壓控晶振,VG-4502CA晶體振蕩器,"VG-4501CA 77.7600M-GGCT3"愛普生晶振代理商,具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC+1.8V0.1Vto+3.2V0.1V)高度：最高1.0mm,...
航欄(13).jpg)
VG-4501CA壓控晶振,VG-4502CA晶體振蕩器,愛普生晶振代理商,"VG-4501CA 77.7600M-GGCT3",具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊） 無鉛產品.滿足無鉛焊接的回流溫度曲線要求.
| 晶振參數 | 符號 | VG-4501CA |
| 標準頻率 | fo | 80.0MHZ to 170.0MHZ |
| 電源電壓 | Vcc | 3.3V |
| 存儲溫度 | T_stg | -55℃~+125℃ |
| 工作溫度 | T_use | -40℃~+85℃ |
| 頻率公差 | F_tol | ±50 × 10-6 Max |
| 電流消耗 | Icc | 60mAMAX |
| 絕對拉力范圍 | APR | ±100 × 10-6 Min |
| 輸入電阻 | Rin | 100KΩ Min |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_ECL | 50Ω |
| 輸出電壓 | VOH | Vcc-1.1V Min |
| VOL | Vcc-1.5V Max | |
| 上升/下降時間 | tr/tf | 1.5ns Max |
| 啟動時間 | T_str | 10ms Max |
| 頻率老化 | F_aging | ±25℃，Vcc=3.3V,20 years |
.gif)
自動安裝時的沖擊
.jpg)
"VG-4501CA 77.7600M-GGCT3",愛普生是一家致力于推動創新,超越客戶的期望在印刷,視覺傳達,生活質量和制造業的全球技術領導者.愛普生的產品線范圍從噴墨打印機,打印系統和3LCD投影機,工業機器人,智能眼鏡和傳感系統,是基于原有的緊湊、節能、高精度的技術.由日本的精工愛普生集團,愛普生集團由近72000名員工,在世界各地的93家企業,是對社會效益和其正在努力減少環境負擔的貢獻而自豪.
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等."VG-4501CA 77.7600M-GGCT3"
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
"VG-4501CA 77.7600M-GGCT3",愛普生是一家致力于推動創新,超越客戶的期望在印刷,視覺傳達,生活質量和制造業的全球技術領導者.愛普生的產品線范圍從噴墨打印機,打印系統和3LCD投影機,工業機器人,智能眼鏡和傳感系統,是基于原有的緊湊、節能、高精度的技術.由日本的精工愛普生集團,愛普生集團由近72000名員工,在世界各地的93家企業,是對社會效益和其正在努力減少環境負擔的貢獻而自豪.
"VG-4501CA 77.7600M-GGCT3", 近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而泰藝電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,泰藝電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管理和可能污染環境的因素,善盡社會責任.
