首頁各類時計產品32.768K晶體,MC-206晶振,愛普生原裝正品,MC-206 32.7680KA-A3:PURE SN

32.768K晶體,MC-206晶振,愛普生原裝正品,MC-206 32.7680KA-A3:PURE SN

編號：12768438
頻率：32.768KHZ

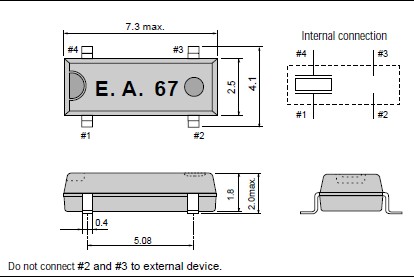

尺寸：7.3mm*4.1mm詳細瀏覽PDF文檔

32.768K晶體,MC-206晶振,"MC-206 32.7680KA-A3:PURE SN"愛普生原裝正品,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,...

分享到

32.768K晶體,MC-206晶振,愛普生原裝正品,"MC-206 32.7680KA-A3:PURE SN",小體積SMD時鐘晶體諧振器,是貼片晶振音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

晶振項目	符號	晶振規格MC-206		條件
額定頻率范圍	f_nom	32.768kHz	32kHz ～ 100kHz	請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	-40°C ～ +85°C
激勵功率	DL	1.0μW Max.		工作激勵功率0.5μW Max.
頻率公差（標準）	f_tol	± 20 × 10^-6, ± 50 × 10^-6	± 50 × 10^-6, ± 100 × 10^-6	+25°C, DL=0.1μW
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	7pF, 9pF, 12.5pF		可指定
串聯電阻（ESR）	R₁	65kΩ Max.	65kΩ ～ 25kΩ
串聯電容	C₁	1.9fF Typ.	2.5fF ～ 0.6fF
分路電容	C₀	0.8pF Typ.	1.2pF ～ 0.5pF
頻率老化	f_age	±3 ×10^-6 / year Max.	±5 ×10^-6 / year Max.	+25°C, 第一年

"MC-206 32.7680KA-A3:PURE SN", 愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷諧振器（偏差大）和通常的石英晶體諧振器（偏差小）的中間領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.產品符合無鉛焊接的回流焊曲線特性.

愛普生株式會社愛普生拓優科夢,（EPSON — TOYOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

愛普生晶振熱門型號:石英晶振,石英晶體諧振器,貼片晶振,精工晶振,陶瓷霧化片

音叉型石英晶體：FC-135、FC-255、MC-306、MC-146、MC-406、C-002RX

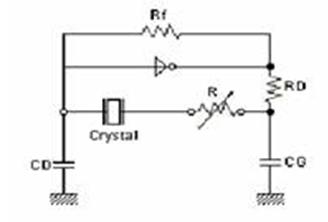

"MC-206 32.7680KA-A3:PURE SN", 一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：

鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）

Rf為具有200KΩ~1MΩ反饋電阻.它的內置芯片一般設置.

Rd為限流電阻470Ω與1KΩ~.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.

一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.

例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明：

線路連接的電阻（R）與晶體串聯

（2）從起點到振蕩的停止點調整R的值.

（3）振蕩期間測量R的值.

（4）你將能夠獲得負電阻的值,|•R|= R +的Rr,和RR =晶體的阻力.

附：所連接的電路的雜散電容,可能會影響測定值.
