- 編號：99903032
- 頻率：12~200MHZ

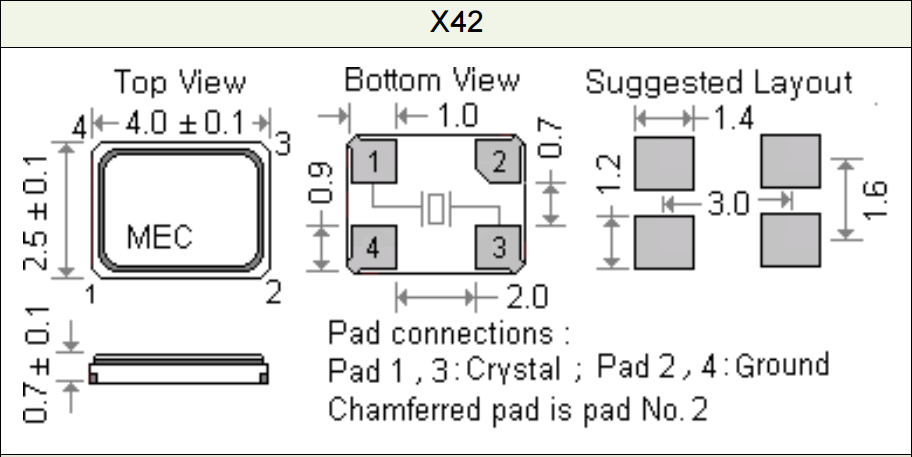

- 尺寸：4.0*2.5mm
MERCURY晶振,Quartz Crystal,X42晶體
智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準...
.jpg)
MERCURY晶振,Quartz Crystal,X42晶體.4025mm貼片晶振系列,其產品晶體晶片采用了真空退火技術:高真空退火處理是消除在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,通過合理的真空退火技術可提高產品的主要參數的穩定性,提高產品的年老化特性.
貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使SMD晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使SMD晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
| MERCURY晶振 | 單位 | X42晶振 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 12MHz~200MHz | 標準頻率 |
| 儲存溫度 | T_stg | -55°C ～ +105°C | 裸存 |
| 工作溫度 | T_use | -40°C ～ +85°C | 標準溫度 |
| 激勵功率 | DL | 100μW Max. | 推薦:100μW |
| 頻率公差 | f_— l | ±10ppm,±20ppm,±30ppm |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.xlspa.cn/ |
| 頻率溫度特征 | f_tem | ±50×10-6/-10 to +70°C | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 8pF~32pF | 不同負載要求,請聯系我們. |
| 串聯電阻(ESR) | R1 | 如下表所示 | DL=100μW |
| 頻率老化 | f_age | ±5×10-6/year Max. | +25°C,第一年 |
.gif)
.png)
沖擊
不要對石英貼片晶振施加任何強烈沖擊.攜帶振蕩器或將其安裝在另一個振蕩器上時設備,保護設備免受任何沖擊,小心不要放下它或用堅硬的物體擊打它.強烈沖擊可能會導致可能會損壞晶體振蕩器內部的部件導致振蕩器無法工作.如果振蕩器受到強烈沖擊,請確保在使用之前檢查其特性.
安裝引線安裝晶體振蕩器
不要對端子施加過大的力安裝石英晶體諧振器螺絲.將晶體振蕩器安裝在印刷電路板上時,請對齊安裝孔之間的距離終端.如果強制安裝振蕩器和這些距離彼此不同,終端可以是破損.不要彎曲直徑為0.6mm或以下的密封端子更多.即使需要彎曲直徑的端子0.6毫米或更小,不要直接彎曲它們密封底座,以保護密封玻璃.如果玻璃破裂,可能會有氣密密封和絕緣受影響的單位可能無法交付規定的特點.
當一個非密封晶體振蕩器(與其產品安裝有用于頻率校正的孔的盒子,小心防止助焊劑進入孔中,因為可移動元件,如可變電容器和可變電阻器位于孔的內側.將端子焊接在260°C(溫度為20°C)終端)最多五秒鐘.不要焊接端子直接連接到蓋子或底座.
MERCURY ElectronicInd Co.,Ltd.成立于40年前,于1973年成立,是臺灣第一家石英晶體頻率控制產品制造商.作為晶體行業的先驅,Mercury通過研發許多新的前沿產品來不斷滿足市場需求.這些高精度產品中的許多產品都滿足非常嚴格和精確的規格,并且還提供微型表面貼裝封裝.頻率范圍從低KHz到八百MHz.Mercury的質量是首屈一指的,可確保每批產品都滿足從航天技術,電信到消費電子產品的每種應用所必需的標準.致力于保持其高質量通過不斷改進晶振制造技術并保持其新產品開發來達到標準.
對我們的石英晶體諧振器產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.
MERCURY晶振遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.
與我們的員工一起開創并保持一個免于事故的工作場所.
MERCURY晶振重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.
MERCURY晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來石英晶體、普通晶體振蕩器(SPXO),石英晶振生產制造中所產生的污染.
