- 編號：87028015
- 頻率：32.768KHz
- 尺寸：2.0x1.6mm
NZ2016SH-24.000MHZNSC5022C平板電腦晶振,NDK晶體振蕩器
NZ2016SH-24.000MHZNSC5022C平板電腦晶振,NDK晶體振蕩器，日本NDK晶振，進口晶振，NZ2016SH型號是一款小體積晶振尺寸2.0x1.6x0.7mm四腳貼片晶振，32.768KHz晶振，石英晶體振蕩器，有源晶振，無鉛環保晶振，支持寬溫度...
.jpg)
NZ2016SH-24.000MHZNSC5022C平板電腦晶振,NDK晶體振蕩器，日本NDK晶振，進口晶振，NZ2016SH型號是一款小體積晶振尺寸2.0x1.6x0.7mm四腳貼片晶振，32.768KHz晶振，石英晶體振蕩器，有源晶振，無鉛環保晶振，支持寬溫度范圍從-40°C到+125°C，超緊湊和輕，重量：0.01g，快速振蕩啟動時間(類型，1ms)是可用的相比，符合AEC-Q200，電源電壓（VCC）-0.3至+7.0 V，石英晶體振蕩器具有超小型，輕薄型，耐熱及耐環境特點，適用于智能手機，平板電腦，鐘表電子，無線網絡，藍牙模塊，可穿戴設備，汽車電子，醫療設備，物聯網應用等
.gif)
NZ2016SH-24.000MHZNSC5022C平板電腦晶振,NDK晶體振蕩器

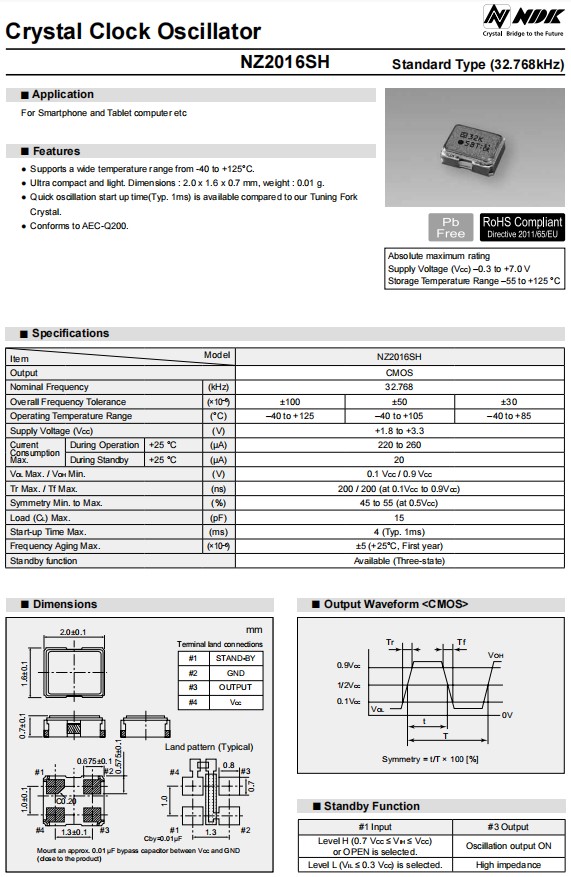

| Item | Model | NZ2016SH | ||||
| Output | CMOS | |||||
| Nominal Frequency | (kHz) | 32.768 | ||||
| Overall Frequency Tolerance | (×10–6) | ±100 | ±50 | ±30 | ||
| Operating Temperature Range | (°C) | –40 to +125 | –40 to +105 | –40 to +85 | ||
| Supply Voltage (VCC) | (V) | +1.8 to +3.3 | ||||
| Current Consumption Max. | During Operation | +25 °C | (μA) | 220 to 260 | ||
| During Standby | +25 °C | (μA) | 20 | |||
| VOL Max. / VOH Min. | (V) | 0.1 VCC / 0.9 VCC | ||||
| Tr Max. / Tf Max. | (ns) | 200 / 200 (at 0.1VCC to 0.9VCC) | ||||
| Symmetry Min. to Max. | (%) | 45 to 55 (at 0.5VCC) | ||||
| Load (CL) Max. | (pF) | 15 | ||||
| Start-up Time Max. | (ms) | 4 (Typ. 1ms) | ||||
| Frequency Aging Max. | (×10–6) | ±5 (+25°C, First year) | ||||
| Standby function | Available (Three-state) | |||||
.gif)
NZ2016SH-24.000MHZNSC5022C平板電腦晶振,NDK晶體振蕩器
NZ2016SH-24.000MHZNSC5022C平板電腦晶振,NDK晶體振蕩器
使用注意事項
保管
使用注意事項
保管
保管在高溫多濕的場所可能會導致進口石英晶體端子軟焊性的老化.請在沒有直射陽光,不發生結露的場所保管.
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
晶體振蕩器和實時時鐘模塊
所有石英晶體諧振器和實時時鐘模塊都以IC形式提供.
熱影響
重復的溫度巨大變化可能會降低受損害的無源石英晶體的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確. NZ2016SH-24.000MHZNSC5022C平板電腦晶振,NDK晶體振蕩器
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.貼片晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD晶振產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個進口石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型石英晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
NZ2016SH-24.000MHZNSC5022C平板電腦晶振,NDK晶體振蕩器，日本電波工業株式NDK晶振已經建立和正在推動一項中期計劃的具體減排目標，以減少污染的排放是地球變暖的原因。它也有助于減少（抑制）CO2排放量，通過使用最先進的技術，實現小型化，以及減少石英貼片晶振，石英晶體諧振器,石英晶體的重量和功耗，以支持社會的需要。
日本電波工業株式NDK晶振的新概念的溫補晶振,石英晶體振蕩器器件。通過產品生命周期提高整體節能貢獻和環境績效的舉措。制造-環境友好生產—優化/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱。制造業-環保生產—我們將介紹一些情況下，發現CO2排放量的產品生命周期使用環境LCA方法。| 原廠編碼 | 品牌 | 型號 | 頻率 | 電壓 | 尺寸 |
| NZ2520SB-32.768KHZ-NSA3534C | NDK晶振 | NZ2520S | 32.768kHz | 1.8V | 4-SMD, No Lead |
| NT2016SA-26.000000MHZ-NBG2 | NDK晶振 | NT2016SA | 26MHz | 1.8V | 4-SMD, No Lead |
| NZ2520SB-32.768KHZ-NSA3536C | NDK晶振 | NZ2520S | 32.768kHz | 3.3V | 4-SMD, No Lead |
| NT2016SA-16.368000 MHZ-NTG1 | NDK貼片晶振 | NT2016SA | 16.368MHz | 2.5V | 4-SMD, No Lead |
| NT2520SA-26.000000MHZ-A1 | NDK晶振 | NT2520SA | 26MHz | 2.4V | 4-SMD, No Lead |
| NZ2520SB-32.768KHZ-NSA3535C | NDK晶振 | NZ2520S | 32.768kHz | 2.5V | 4-SMD, No Lead |
| NZ2520SB-5.000000MHZ | NDK晶振 | NZ2520SB | 5MHz | 3V | 4-SMD, No Lead |
| NZ2520SB-10.000000MHZ | NDK晶振 | NZ2520SB | 10MHz | 3V | 4-SMD, No Lead |
| NZ2520SB-19.200MHZ | NDK晶振 | NZ2520SB | 19.2MHz | 3V | 4-SMD, No Lead |
| NZ2520SB-20.000000MHZ | NDK晶振 | NZ2520SB | 20MHz | 3V | 4-SMD, No Lead |
| NZ2520SB-22.000000MHZ | NDK晶振 | NZ2520SB | 22MHz | 3V | 4-SMD, No Lead |
| NZ2520SB-25.600MHZ | NDK晶振 | NZ2520SB | 25.6MHz | 3V | 4-SMD, No Lead |
| NZ2520SB-38.900MHZ | NDK晶振 | NZ2520SB | 38.9MHz | 3V | 4-SMD, No Lead |
| NZ2520SB-40.000000MHZ | NDK晶振 | NZ2520SB | 40MHz | 3V | 4-SMD, No Lead |
| NZ2520SB-44.000000MHZ | NDK晶振 | NZ2520SB | 44MHz | 3V | 4-SMD, No Lead |
| NZ2520SA-5.000000MHZ | NDK晶振 | NZ2520SA | 5MHz | 3V | 4-SMD, No Lead |
| NZ2520SA-10.000000MHZ | NDK晶振 | NZ2520SA | 10MHz | 3V | 4-SMD, No Lead |
| NZ2520SA-20.000000MHZ | 有源晶振 | NZ2520SA | 20MHz | 3V | 4-SMD, No Lead |
| NZ2520SA-22.000000MHZ | NDK晶振 | NZ2520SA | 22MHz | 3V | 4-SMD, No Lead |
| NZ2520SA-40.000000MHZ | NDK晶振 | NZ2520SA | 40MHz | 3V | 4-SMD, No Lead |
| NZ2520SA-44.000000MHZ | NDK晶振 | NZ2520SA | 44MHz | 3V | 4-SMD, No Lead |
| NZ2520SA-19.200MHZ | NDK晶振 | NZ2520SA | 19.2MHz | 3V | 4-SMD, No Lead |
| NZ2520SA-25.600MHZ | NDK晶振 | NZ2520SA | 25.6MHz | 3V | 4-SMD, No Lead |
| NZ2520SA-38.900MHZ | NDK晶振 | NZ2520SA | 38.9MHz | 3V | 4-SMD, No Lead |
