首頁歐美晶振 Rubyquartz晶振盧柏進口晶振,R1612四腳貼片晶體,R1612-24.000-8-F-1530-TR無源諧振器

盧柏進口晶振,R1612四腳貼片晶體,R1612-24.000-8-F-1530-TR無源諧振器

編號：49552180
頻率：26~60MHZ

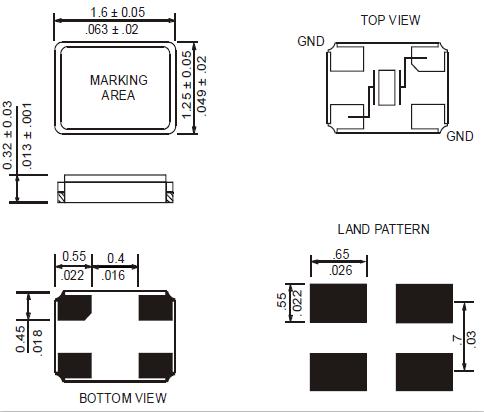

尺寸：1.6*1.2mm

盧柏進口晶振,R1612四腳貼片晶體,R1612-24.000-8-F-1530-TR無源諧振器，貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷...

分享到

　 盧柏進口晶振,R1612四腳貼片晶體,R1612-24.000-8-F-1530-TR無源諧振器，貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
　 盧柏進口晶振,R1612四腳貼片晶體,R1612-24.000-8-F-1530-TR無源諧振器，石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英SMD晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

盧柏進口晶振,R1612四腳貼片晶體,R1612-24.000-8-F-1530-TR無源諧振器，Rubyquartz晶振中文名叫做盧柏晶振，為全球客戶提供頻率元件行業最成熟，最負盛名的研發團隊之一的技術專業知識.規格處于市場需求前沿的產品在邁阿密，佛羅里達州設計。總部。佛羅里達州和中國的制造地點使公司能夠滿足客戶優化總購置成本的需求，同時為所有產品系列提供足夠的生產空間。所提供產品的質量是所有Rubyquartz員工和公司管理層關注的重點之一。

Rubyquartz通過其直銷團隊以及獨立銷售代表和分銷商網絡在全球范圍內提供產品。客戶服務和技術支持由佛羅里達州邁阿密提供?？偛?。廣泛的石英SMD晶振產品系列旨在滿足電信，無線，工業，醫療，計算機，消費者和電子行業許多其他領域的客戶的需求

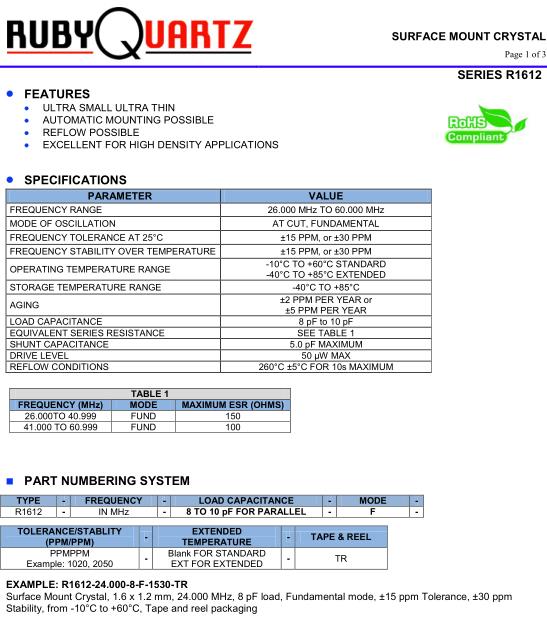

FREQUENCY RANGE	26.000 MHz TO 60.000 MHz
MODE OF OSCILLATION	AT CUT, FUNDAMENTAL
FREQUENCY TOLERANCE AT 25°C	±15 PPM, or ±30 PPM
FREQUENCY STABILITY OVER TEMPERATURE	±15 PPM, or ±30 PPM
OPERATING TEMPERATURE RANGE	-10°C TO +60°C STANDARD -40°C TO +85°C EXTENDED
STORAGE TEMPERATURE RANGE	-40°C TO +85°C
AGING	±5 PPM PER YEAR MAX.
LOAD CAPACITANCE	8 pF to 10 pF
EQUIVALENT SERIES RESISTANCE (ESR)	SEE TABLE 1
SHUNT CAPACITANCE	5.0 pF MAXIMUM
DRIVE LEVEL	50 µW MAX
REFLOW CONDITIONS	260°C ±5°C FOR 10s MAXIMUM

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的進口晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

超聲波清洗

（1）使用AT-切割晶體和聲表面濾波器（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 石英SMD晶振特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.盧柏進口晶振,R1612四腳貼片晶體,R1612-24.000-8-F-1530-TR無源諧振器.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞.

（3）請勿清洗開啟式晶振產品

（4）對于可清洗貼片石英晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.

Rubyquartz晶振公司加強環境意識教育，提高全員環境意識，充分調動職工的積極性，積極使用環保型原材料，減少生產過程中的廢棄物產生量，努力向相關方施加環境影響。

我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求。努力探索生產中所使用的有毒有害物質的替代，本著污染預防的思想，使我們的高性能SMD晶振產品更趨于綠色，提高本公司的社會形象。
盧柏進口晶振,R1612四腳貼片晶體,R1612-24.000-8-F-1530-TR無源諧振器，Rubyquartz晶振不斷改進設計，優化工藝，調整工廠布局，采取相應措施，減少各種污染環境的因素，盡可能地節省資源和能源，積極保護廠區和周圍地區的環境，在本公司產品的生產與經營過程中充分考慮對環境的影響，為人類的健康生存和持續發展作出貢獻。
