更多>>三腳貼片晶振你知道怎么使用嗎？
來源：http://www.xlspa.cn 作者：konuaer 2013年08月31
企業想要做大，做強，想要得到廣大的客戶支持，首先得要以誠信為本，質量為先，服務于大眾。康華爾電子作為國內大型的陶瓷晶振，貼片晶振生產企業，不需要帶頭做好本職工作，給晶體行業起到良好的典范作用！

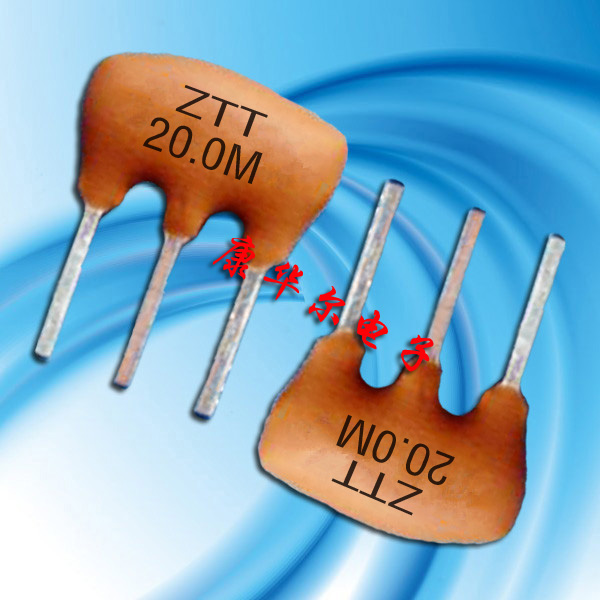

生產的陶瓷諧振器 ZTT系列是在原有的ZTA晶振內部添加了內置負載電容，引線腳于原來的二腳演變成三腳直插式，這樣一來減去了外部線路設計時可以省去電容部分，大大減少了線路空間，且可減少元器件的數量，增加穩定性，減小尺寸，為電路設計者們提供了非常的方便，并且外形尺寸也沒有太大的改變。此規格的頻率范圍在 2.0 MHz 至 60.00 MHz，頻率公差為 ±0.5％，±0.3％。
陶瓷諧振器，是一種壓電元器件，類似于石英晶體，可以把電能轉換為機械能，也可以把機械能轉換為電能。具有對激勵信號頻率十分敏感的突出特點，當外加的交流電場的頻率和諧振器的諧振頻率發生共振時，電能和機械能的轉換會發生在諧振器的諧振頻率上。
康華爾電子生產陶瓷諧振器、陶瓷濾波器等，與村田壓電陶瓷器件兼容，部分符合 RoHS 標準，以充分滿足客戶及環境保護的要求。
提供完整引腳型及貼片諧振器尺寸，頻率范圍齊全，并提供系列產品目錄下載。可依客戶的需求制造，若需特殊規格型式，請與康華爾電子業務聯系。
帶電容陶 (ZTT) 技術特性
陶瓷晶振主要特性：
頻率精度 (at 25°C) (%)：±0.5。
溫度穩定性 (-20°C ~ +80°C) (%)：±0.3。
操作溫度范圍：-20 ~ +80 (°C)。
與村田諧振器 CST 兼容。產品被廣泛應用家用電器已經電腦周邊數碼產品等：熱門產品有鼠標鍵盤，電話機，記頻器，血壓計，溫度控制器等產品。
康華爾電子晶振插件爾腳與三腳陶瓷晶振，跟貼片的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷些振器, “壓電陶瓷”, 與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路. 作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.ZTT三腳晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控等電子產品.
生產的陶瓷諧振器 ZTT系列是在原有的ZTA晶振內部添加了內置負載電容，引線腳于原來的二腳演變成三腳直插式，這樣一來減去了外部線路設計時可以省去電容部分，大大減少了線路空間，且可減少元器件的數量，增加穩定性，減小尺寸，為電路設計者們提供了非常的方便，并且外形尺寸也沒有太大的改變。此規格的頻率范圍在 2.0 MHz 至 60.00 MHz，頻率公差為 ±0.5％，±0.3％。
陶瓷諧振器，是一種壓電元器件，類似于石英晶體，可以把電能轉換為機械能，也可以把機械能轉換為電能。具有對激勵信號頻率十分敏感的突出特點，當外加的交流電場的頻率和諧振器的諧振頻率發生共振時，電能和機械能的轉換會發生在諧振器的諧振頻率上。
康華爾電子生產陶瓷諧振器、陶瓷濾波器等，與村田壓電陶瓷器件兼容，部分符合 RoHS 標準，以充分滿足客戶及環境保護的要求。
提供完整引腳型及貼片諧振器尺寸，頻率范圍齊全，并提供系列產品目錄下載。可依客戶的需求制造，若需特殊規格型式，請與康華爾電子業務聯系。
帶電容陶 (ZTT) 技術特性
| 陶瓷晶振型 號 |
頻率范圍 (MHz) |
頻率精度 (at 25°C) (%) |
溫度穩定性 (-20°C ~ +80°C) (%) |
工作溫度 (°C) |
老化率(10年) (%) |
| ZTT***MG | 1.79 ~ 6.00 | ±0.5 | ±0.3 | -20 ~ +80 | ±0.3 |

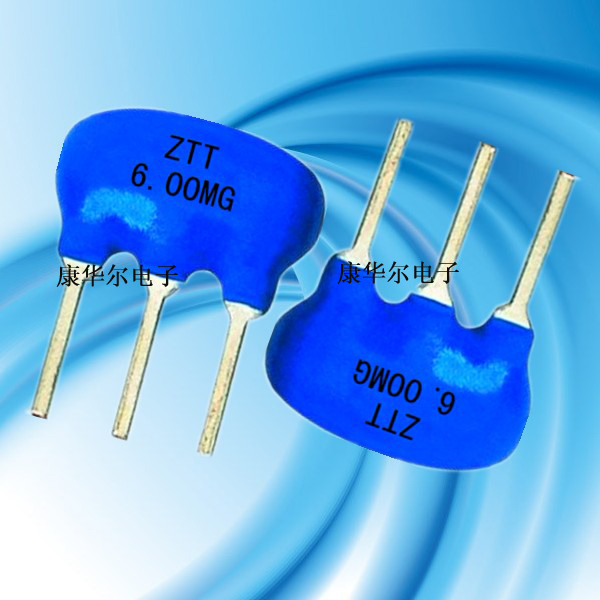

| ZTTWS***MG | 1.79 ~ 6.00 | ±0.5 | ±0.3 | -20 ~ +80 | ±0.3 |
| ZTTLS***MG | 3.00 ~ 8.00 | ±0.5 | ±0.3 | -20 ~ +80 | ±0.3 |
| ZTTRS***MG | 3.00 ~ 10.00 | ±0.5 | ±0.3 | -20 ~ +80 | ±0.3 |
| ZTT***MT | 6.00 ~ 13.00 | ±0.5 | ±0.3 | -20 ~ +80 | ±0.3 |

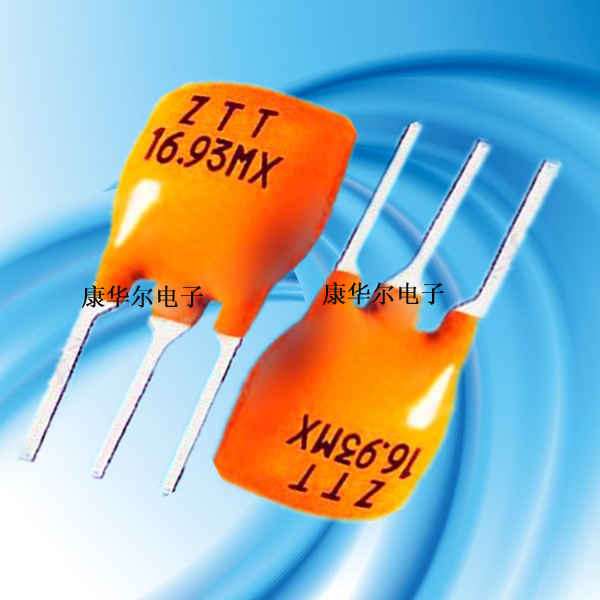

| ZTT***MX | 12.00 ~ 60.00 | ±0.5 | ±0.3 | -20 ~ +80 | ±0.3 |
頻率精度 (at 25°C) (%)：±0.5。
溫度穩定性 (-20°C ~ +80°C) (%)：±0.3。
操作溫度范圍：-20 ~ +80 (°C)。
與村田諧振器 CST 兼容。產品被廣泛應用家用電器已經電腦周邊數碼產品等：熱門產品有鼠標鍵盤，電話機，記頻器，血壓計，溫度控制器等產品。
康華爾電子晶振插件爾腳與三腳陶瓷晶振，跟貼片的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷些振器, “壓電陶瓷”, 與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路. 作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.ZTT三腳晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控等電子產品.
