- 編號：86684433
- 頻率：1.7900MHZ-60.00MHZ
- 尺寸：10.0*10.0詳細瀏覽PDF文檔
ZTT16.93MX,三腳插件晶振,陶瓷晶振
插件三腳陶瓷晶振跟貼片的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷諧振器, "壓電陶瓷", 與CR,LC電路不同,陶瓷振蕩子利用的是機械....
陶瓷晶振,ZTT16.93MX,諧振器,插件三腳陶瓷晶振跟貼片的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷諧振器, “壓電陶瓷”, 與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路. 作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.ZTT三腳晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控等電子產品.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
|
品 名 TYPEOFSWITCH |
諧 振 器 RESONATOR |
型 號 MODEL NO |
ZTT16.93MX |

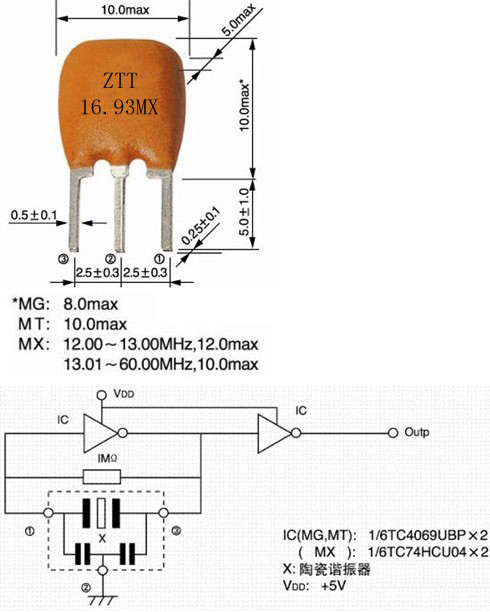

| 構造CONSTRUCTION | |||
|
形狀、尺寸依照圖面規定 SHAPE AND DIMENSIONS SUBJECT TO ATTACHED CHART REGULATION  |
|||
| 外觀：各部應良好、無銹蝕、裂痕 | |||
| 電性能參數ELECTRJCAL STRUCTURE CHARACTERISTICS | |||
| NO | 項目 ITEM | 規格：SPECIFICATION | |
| 2-1 |
標準振蕩頻率 OSCILLATION FREQUENCY（FO） |
16.93MHz±0.3% | |
| 2-2 |
諧振阻抗 RESONANT IMPEDANCE（Zr） |
30Ω MAX | |
| 2-3 |
反諧振阻抗 ANTIRESONANT IMPEDANCE(Za) |
6.5KΩ MIN | |
| 2-4 |
振蕩頻率的溫度系數 OSCILLATION FREQUENCY(FO) |
±0.3% MAX（-20℃to+80℃） | |
| 2-5 |
耐電壓 WITHSTANDIGN VOLTAGE |
100VDC 5 sec MAX | |
| 2-6 | 額定電壓RATING VOLTAGE | ||
| 1 | 直流電壓DC VOLTAGE | 12V DC MAX | |
| 2 | 輸入電壓AC VOLTAGE | 15VPP | |
| 2-7 | 絕緣電阻INSULATION RESISTANCE | 100MΩ MIN(AT 10VDC) | |
| 2-8 | 工作溫度OPERATION TEMPERATURE | -20℃to+80℃ | |
| 2-9 | 儲存溫度STORAGE TEMPERATURE | -30℃to+80℃ | |
| 2-10 | 壽命 AGING RATE(FO) | ±0.3% MAX(10 YEARS) | |
.jpg)
