更多>>NDK振蕩器電路圖介紹及安裝示例
來源：http://www.xlspa.cn 作者：康華爾電子 2019年09月21
日本進口頻率元器件品牌NDK晶振,主要量產的振蕩器系列有SPXO,TCXO,VCXO,OCXO以及鐘用晶體振蕩器等,每個系列的NDK振蕩器品質,技術,生產流程都達到業界優良的水平.晶體振蕩器的制造比普通諧振器要復雜一些,因為振蕩器擁有很多種不電路,以下電路圖是使用晶體單元時推薦的振蕩電路示例.確定頻率范圍和泛音規格后,您可以根據IC電路或分立晶體管的選擇來建立各種電路元件和條件.振蕩器電路常數或電路配置在不同的石英晶振制造商之間會有所不同,并且這些因素可能會對晶體振蕩器的振蕩產生細微影響晶體單元.

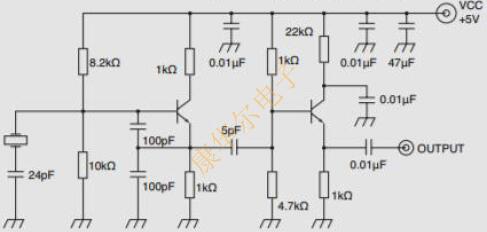

1.頻率范圍:12至20MHz
泛音順序:基本
負載電容CL=20pF
PLL的晶體振蕩器電路

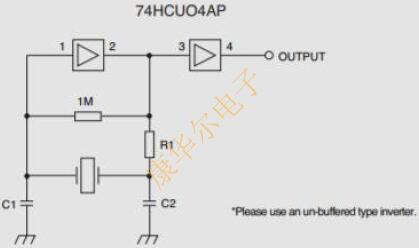

2.頻率范圍:3至25MHz
泛音順序:基本
*請使用非緩沖型變頻器

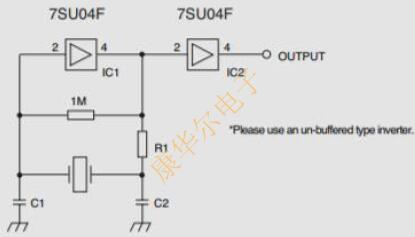

3.頻率范圍:3至25MHz
泛音順序:基本
*請使用非緩沖型變頻器.

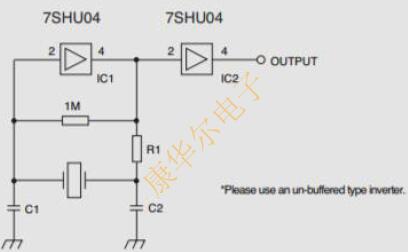

4.頻率范圍:25至50MHz
泛音順序:基本
*請使用非緩沖型變頻器

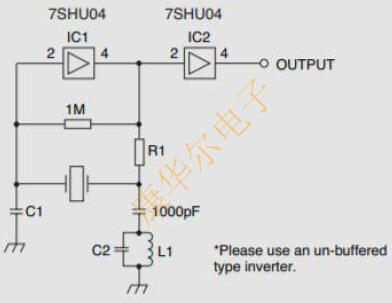

5.頻率范圍:30至60MHz
泛音順序:3次泛音
*請使用非緩沖型變頻器

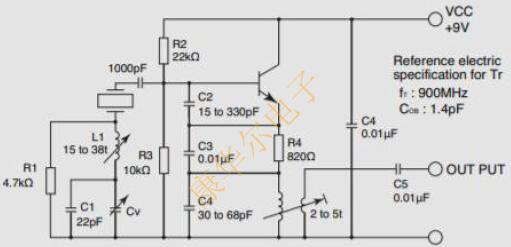

6.頻率范圍:最大16到80MHz
泛音順序:3、5泛音
負載電容CL:串聯諧振
負載電容CL:串聯諧振
•將輸入引腳3與輸出引腳7保持一定距離.
•在中央關閉逆變器.
C1,C2=5至33pF

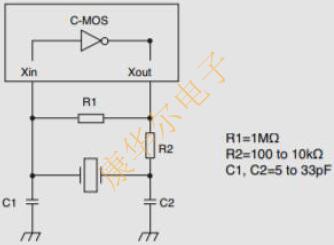

9.IC內部振蕩電路連接示例
要實現正確的操作:
•當IC已嵌入電阻R1時,則不需要安裝.
•為防止晶振異常振蕩,必須使用電阻R2.
•使用此電路作為基本圖案.
•檢查石英晶振端子功能后,在輸出側安裝電阻R2.
安裝注意事項:
1.連接零件的線(包括地線)應使用最短的距離,以防止石英晶振電路包含不必要的雜散電容.
2.請勿使石英晶振振蕩電路的任何部分越過同一電路板上任何其他電路的信號線.
1.頻率范圍:12至20MHz
泛音順序:基本
負載電容CL=20pF
PLL的晶體振蕩器電路
泛音順序:基本
*請使用非緩沖型變頻器
泛音順序:基本
*請使用非緩沖型變頻器.
泛音順序:基本
*請使用非緩沖型變頻器
泛音順序:3次泛音
*請使用非緩沖型變頻器
泛音順序:3、5泛音
負載電容CL:串聯諧振

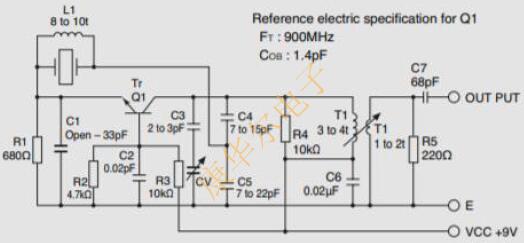

7.頻率范圍:最高80至140MHz
泛音順序:3、5泛音負載電容CL:串聯諧振
8.無緩沖IC振蕩電路連接示例
為了防止石英晶體振蕩器輸入和輸出之間的耦合:•將輸入引腳3與輸出引腳7保持一定距離.
•在中央關閉逆變器.
RF=1MΩ
Rd=100至10kΩC1,C2=5至33pF
9.IC內部振蕩電路連接示例
要實現正確的操作:
•當IC已嵌入電阻R1時,則不需要安裝.
•為防止晶振異常振蕩,必須使用電阻R2.
•使用此電路作為基本圖案.
•檢查石英晶振端子功能后,在輸出側安裝電阻R2.
1.連接零件的線(包括地線)應使用最短的距離,以防止石英晶振電路包含不必要的雜散電容.
2.請勿使石英晶振振蕩電路的任何部分越過同一電路板上任何其他電路的信號線.
