普通壓電無源石英晶體是一種無極性元件，晶體內部本身只有經過加工的單一石英晶片，英文單詞叫做（Quartz crystal）需要借助設計的電路才能產生振蕩信號，單晶振本身是無非發生振蕩的，插件的一般常規都是二個腳，當然也會有三個腳的，中間那個腳一般用來接地，當然隨著科技的發展，后來有了四個腳的普通貼片諧振器，四個腳其實只要二個腳才是真正通電工作的，剩余兩個腳一個是懸空，一個是可以用來接地(可接可不接)。
以下是插件型石英晶體諧振器
.JPG)

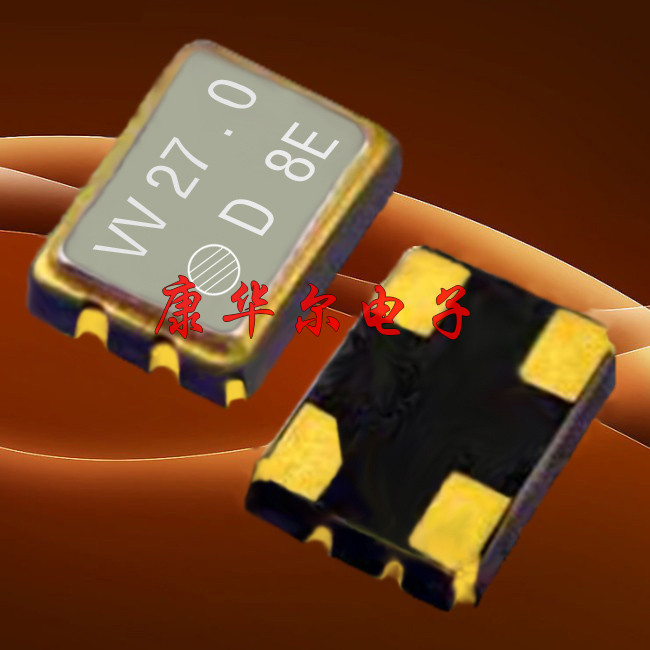

有源石英晶體振蕩器是最少擁有最少4個腳的的產品，四個腳的用途是：一腳懸空，二腳接地，三腳接輸出，四腳接電壓，電壓也有分為以下幾種，1.8V-2.5V-3V-3.3V-3.8V-5V等電壓，振蕩器內部本身除了有加工過的壓電石英晶片外，還有有源振蕩器IC，以及電阻兩顆，電容兩顆，有些會有一顆三級穩壓管等原件，插件的外觀體積比較大，但是隨著現在的科技發展，有源晶振體積也從最初的超大體積長20mm，寬11mm，到現在的2.5mm長，寬2.0mm的小尺寸，有源晶振的英文單詞簡稱為（Quartz crystal oscillator）。

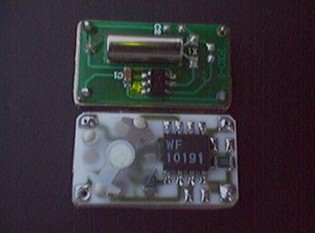

上面是插件的有源晶振圖片，下面的是貼片有源晶振破解圖，這樣可以讓你更詳細的去了解有源晶振內部的世界。
2. 無源晶振和有源晶振的優缺點
無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等），更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。
相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。對于時序要求敏感的應用，個人認為還是有源的晶振好，因?yàn)榭梢赃x用比較精密的晶振，甚至是高檔的溫度補償晶振。
3. 有源晶振的管腳
無源晶振兩個管腳可以任意。
有源晶振根據封裝不同，管教排列不同（打點的為“1腳”，逆時鐘看）
有個點標記的為1腳，按逆時針（管腳向下）分別為2、3、4。
有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。
方形有源晶振引腳分布：
1、正方的，使用DIP-8封裝，打點的是1腳。
1-NC； 4-GND； 5-Output； 8-VCC
2、長方的，使用DIP-14封裝，打點的是1腳。
1-NC； 7-GND； 8-Output； 14-VCC
BTW：
1、電源有兩種，一種是TTL，只能用5V，一種是HC的，可以3.3V/5V
2、邊沿有一個是尖角，三個圓角，尖角的是一腳，和打點一致。
Vcc out
NC（點） GND
4. 拆解有源晶振

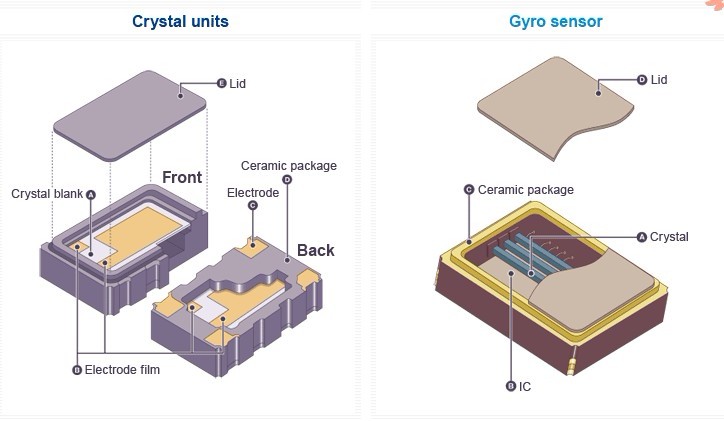

可以看到 有源晶振 = 普通晶振+邏輯電路
5. 晶振的輸出波形
無源貼片晶振輸出正弦波。
有源晶振輸出正弦波或方波。
如果有源晶振把整形電路做在有源晶振里面了的話，輸出就是方波，但很多時候在示波器上看到的還是波形不太好的正弦波，這是由于示波器的帶寬不夠，好像有源晶振20MHz,如果用40MHz或60MHz的示波器測量，顯示的是正弦波，這是由于方波的傅里葉分解為基頻和奇次諧波的疊加，帶寬不夠的話，就只剩下基頻20MHz和60MHz的諧波，所以顯示正弦波。完美的再現方波需要至少10倍的帶寬，5倍的帶寬只能算是勉強，所以需要至少100M的示波器。
